Люки для оглядових колодязів призначені для забезпечення доступу до комунікацій. Виготовляються з чавуну, пластику або композиту, витримують великі механічні навантаження (навіть переїзд автомобілем), мають приємний дизайн і виступають альтернативою для традиційних люків.

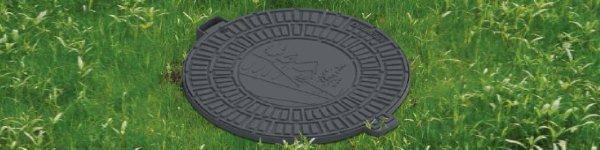

Чугунные люки
Люки канализационные чугунные предназначены для безопасного доступа к подземным инженерным коммуникациям и обеспечивают безопасность пешеходов на улицах и безопасность автомобильного движения. Компания Премиумстрой предлагает широкий ассортимент продукции, изготовленных из прочного, стойкого к коррозии чугуна, любого класса нагрузки (А15, В 125, С250, D400, E600, F900): легкие; средние; тяжелые; магистральные тяжелые; сверхтяжелые. Соответствие реального веса к указанному, оригинальный дизайн и гарантийный срок эксплуатации – основные преимущества продукции Премиумстрой .

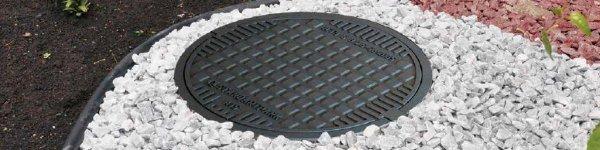

Предлагаем полимерпесчаные люки различного типа (класс нагрузки A-C). Они легче и дешевле, чем чугунные , а также не подвергаются коррозии, просты в монтаже и обслуживании. И что немаловажно, имеют отличную «стойкость» к кражам.
В наличии легкие, средние, тяжелые, различного диаметра, черного и зеленого цвета.
Длительный срок эксплуатации – не менее 20 лет;
Безопасность – отвечают санитарно-эпидемиологической правилам и нормативам;
Небольшой вес – почти в два раза легче чугунных;
Стойкость к перепаду температуры – сохраняют все свои свойства в диапазоне от -60° до + 60 °C.
Низкая стоимость – гораздо ниже цен на чугунные или бетонные аналоги.
Эстетический вид – выглядит добротно, качественно и престижно.
Благодаря различной цветовой гамме они идеально вписываются в газон, тротуарную плитку или дорожное покрытие.
Устойчивость к агрессивной среде – не ржавеют.
Антивандальность – так как не заинтересует собирателей металлолома.
Вес позволяет одному человеку проводить как монтаж, так и в дальнейшем открывать-закрывать его.
Стойкость к потере цвета – прокрашивается во всю толщину термостойкими красками.
Смотровые полимерно-песчаные люки на канализационные колодцы – это новейшая разработка, созданная в качестве альтернативы дорогостоящим чугунным. Их производят с учетом строгих правил техники безопасности и экологических норм, отвечают ТУ У 25.2-2163618058-003: 2010 «Люки смотровые полимерпесчаные. ТУ »(п. 3.4). Полимерные изделия совместили в себе лучшие характеристики пластиковых и чугунных
Нельзя устанавливать на дорогах с большим трафиком грузового транспорта или тяжелой техники.
Есть возможность деформации крышки и основания при высоких температурах.

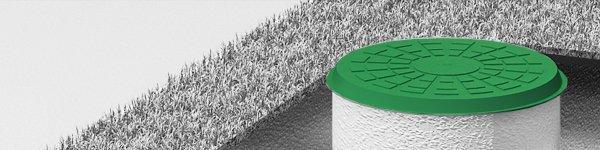

Пластиковые люки для смотровых колодцев изготовляются из стойкого полипропилена, который не выгорает на солнце, не поддается коррозии и выдерживает температуру широкого диапазона: от -80 С до +80 С. Кроме этого они отличаются надежной системой крепления и небольшим весом. Различные цветовые варианты помогут гармонично вписаться в любой ландшафт.
Люк пластиковый канализационный — это специальное оборудование, предназначенное для установки на смотровые колодцы инженерных сетей. Конструкция изделия включает стационарную горловину и крышку. Материал – морозостойкий пластик, метод изготовления – прессование. Возможно фиксирование крышки без снятия под углом 150°C, а также полное ее снятие при необходимости.
Поскольку пластиковые люки на колодцы выдерживают сравнительно небольшие нагрузки, то они будут идеальным вариантом для садовых, дачных и приусадебных участков, коттеджных городков, парков и скверов, тротуаров и пешеходных зон. По своим размерам аналогичны изделиям из чугуна ГОСТ 3634-99.
Могут быть выполнены в двух цветах: зеленом и черном, поэтому идеально смотрятся на газоне или любом другом покрытии. Цена – наиболее низкая, если сравнивать с другими типами.
Назначение: защита системы от загрязнений извне, предоставление быстрого доступа для обслуживания смотровых колодцев канализации, защита от хищений, обеспечение безопасности передвижения пешеходов и транспорта.
Устанавливается пластиковый люк сверху на канализационный колодец, поверхность его крышки должна быть вровень с поверхностью окружающей территории, исключением может быть монтаж на газоне.
Такая установка не создает препятствий для дорожного трафика.
1 метод – Опорное кольцо фиксируется к бетонному основанию анкерами.
2 метод – Бетонирование опорного кольца.
Уже потом крышка укладывается в специальные пазы. Почему выгодно купить пластиковый люк:
Небольшой вес и простота транспортировки без лишних затрат;
Изделия не требуют покраски, не боятся выгорания на солнце;
Эстетичный внешний вид, возможность выбора одного из нескольких цветовых вариантов, например: черный и зеленый;

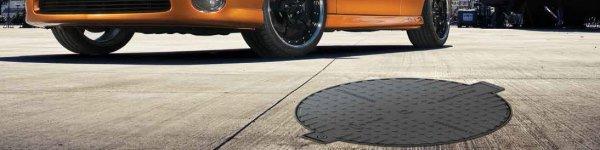

Прочные. Есть возможность установки в местах движения легкового транспорта. Выдерживают нагрузки до 2 т;
Благодаря свойствам используемого материала не разрушаются под воздействием солнечных лучей;
Надежная болтовая фиксация крышки.

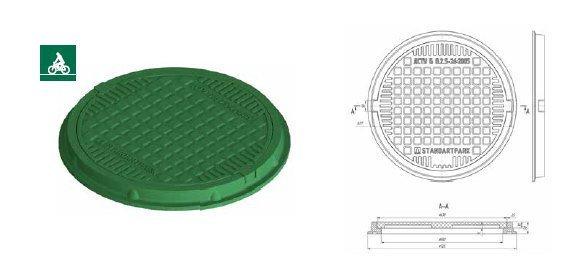

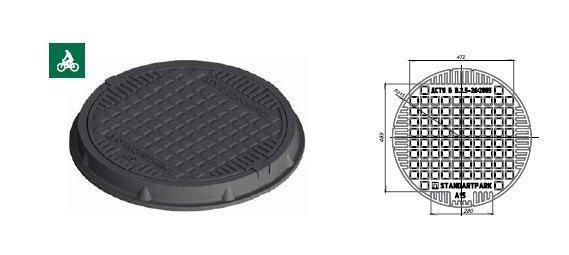

*Для подземных коммуникаций с глубиной канала до 600 мм от внешней поверхности крышки
ОСНОВНЫЕ ПРЕИМУЩЕСТВА:
Идеальное соотношение класса нагрузки и массы;
Фиксация крышки в открытом состоянии под углом 105°;
Фиксация болтом и гайкой в закрытом состоянии;
Класс нагрузки А15-В125 в зависимости от комплектации;
Соответствие действующим нормативам ГОСТ 3634-99 «Люки смотровых колодцев и дождеприемники ливнеприемных колодцев»
Круглая крышка люка не провернется и не может упасть (провалиться )в колодец. Круглая крышка люка также экономична в изготовлении (меньше используется материала на полезную площадь изделия ) Также легче в производстве и является наиболее технологичной.
Зачем в крышке люка отверстие ? Чаше всего отверстие используется для контроля – газоанализатором присутствие допустимых приделов газовой смеси внутри колодца.
Также данное отверстие может использоваться для открытия люков крюком с медным наконечником.
Поверхность крышки люков делают с рисунком в виде шашечек, ребер и т д , что в свою очередь улучшает механические свойства и предотвращает скольжения . Крышки могут иметь плоскую или выпуклую поверхность , что не допускает скопление и замерзание воды.
Поверхность люков может быть покрыта затейливыми узорами, рисунками, гербом владельца дома и выглядеть очень привлекательно..
Выпускается крышки и других форм квадратные ,прямоугольные, овальные и т д.
Канализационные люки используются для установки на колодцах подземных инженерных коммуникаций: тепловых, газовых, кабельных сетей, водопровода и канализации.
Предназначение канализационных люков — это защита колодца и водостока от повреждений предотвращает попадание посторонних предметов , обеспечение движения пешеходов и автотранспорта , не санкционированного доступа, также для доступа к подземным коммуникациям .
Канализационные люки различаются конструкцией, типом проходящих под ними коммуникаций (сточная, ливневая, кабельная (электрика, телефония), или трубопроводная канализация), также материалами для изготовления люка.
Обозначение люков:
В-водопровод;
Г, ПГ -пожарный гидрант, пожарный гидрант подземный
К -бытовая и производственная канализация;
Д -дождевая канализация,
ТС -тепловая сеть,
ГС -газовая сеть,
ГТС ,МТС — городская телефонная сеть
МГ — [магистральный] газопровод
Т — телефон (телефонная сеть)
ТС — теплосеть (теплопровод)
Маркировке может быть в виде схематического рисунка обозначающие назначение люка. Например, рисунок в виде телефона -телефонный люк, в виде молнии – электротехнический люк.

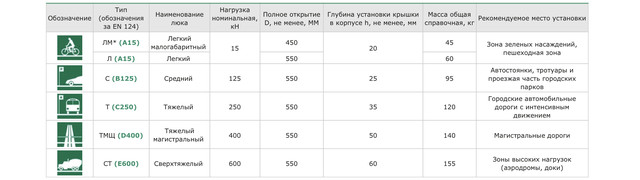

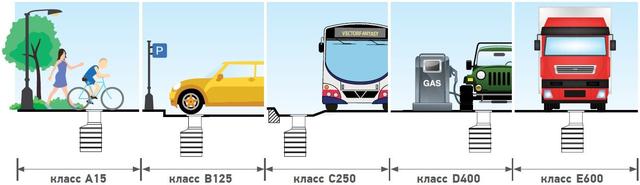

Тип (обозначение по ЕН-124) |
Наименование |
Нагрузка номинальная кН, не менее |
Масса общая справочная, кг |
Рекомендуемое место установки |
ЛМ (А15)* |
Легкий малогабаритный люк |
15 |
45 |
Зона зеленых насаждений, пешеходная зона |
Л (А15) |
Легкий люк |
15 |
60 |
Зона зеленых насаждений, пешеходная зона |
С (В125) |
Средний люк |
125 |
95 |
Автостоянки, тротуары и проезжая часть городских парков |
Т (С250) |
Тяжелый люк |
250 |
120 |
Городские автомобильные дороги с интенсивным движением |
ТМ (D400) |
Тяжелый магистральный люк |
400 |
140 |
Магистральные дороги (городские и междугородние дороги с движением тяжелого грузового и общественного транспорта |
СТ (Е600) |
Сверхтяжелый люк |
600 |
155 |
Зоны высоких нагрузок (аэродромы, доки) |
Чем вызвано установка запирающего устройства на канализационные люки – Одной самой основной причиной это хищение крышек люков, для последующей перепродажи в качестве металлолома или несанкционированное проникновение посторонних лиц в колодцы и как следствие воровство коммуникационного оборудования кабелей и т д
Также может быть нарушена технология монтажа, что вызывает неплотное прилегание крышки к корпусу и, как следствие, ее выпадение, проворачивание или разрушение. Это может стать причиной возникновения дорожно-транспортного происшествия.
На рынке представлено несколько вариантов конструкции люков с запорным механизмом. Один из них предусматривает запорное устройство на второй (промежуточной) крышке люка, в то время как основная крышка остается без изменений. Например - В колодцах кабельной канализации крышек обычно две: защитная и запорная. Запорная гораздо легче, изготовляется из стали и имеет замок для предотвращения проникновения посторонних лиц и кражи кабеля — располагается под защитной.
Устройства запорного решение также может выполнено в нескольких вариантах.
ВАРИАНТ 1 запорный механизм выполнен в виде флажкового соединения между крышкой люка и корпусом. Замок имеет секрет.
ВАРИАНТ 2 - замок изготовлен по принципу резьбового соединения крышки и корпуса люка. Болт имеет секрет.
ВАРИАНТ 3 - принцип работы замка – распорный механизм- установленный на крышке и при закрытие блокирует корпус и крышку.
Некоторые производители предлагают люки, которые помимо запорного механизма имеют шарнирное крепление крышки к корпусу.
Основные материалы для изготовления современных канализационных люков.
серый чугун, высокопрочный чугун
пластик
композитная смесь
полимер песчаная смесь
резина
бетонная смесь, железобетон
Традиционный материал для изготовления люков - чугун. Чугунные люки прочны, надежны, долговечны, устойчивы к воздействию агрессивных сред. Однако крышки чугунных люков довольно часто становятся объектом хищения.
Основные преимущества и недостатки чугунных люков:
Преимущества |
Недостатки |
- большие нагрузки до 90 тонн -большой срок эксплуатации (долговечность) - устойчивость к перепаду температур |
- большой вес - высокая стоимость - подвержен хищениям - возможность возникновение искры |
Как альтернативу чугунным люкам, используются полимерные, полимерно-композитные люки, резиновые, бетонные , пластиковые, композитные.
Люки из пластмасс обретают популярность с каждым годом они отличаются своей долговечностью, экологичностью (переработка вторичных пластмасс), низкой стоимостью. Люки из пластмасс устанавливаются в зоне зеленых насаждений, на тротуарах и пешеходных дорожках (кроме автодорог и автострад)
Основные преимущества и недостатки пластиковых люков:
Преимущества |
Недостатки |
- небольшой вес - большой срок эксплуатации (долговечность) - устойчивость к перепаду температур - различная цветовая гама, устойчивость к потере цвета - невысокая цена по сравнению с чугунными люками - безопасность (возникновение искр) - не возможно сдать на металлом(хищение) |
- не возможность использовать на автодорогах (не большие нагрузки) |
Новый материал для люков - композит (премикс).
По составу ор термореактивный материал, основные элементы полиэфирные смолы, стекловолокно и порошкообразный наполнитель, состоящий из кальцита, и другие добавки
Изделия изготавливают методом горячего прессования при 100 градусах.
Основные преимущества и недостатки композитных люков:
Преимущества |
Недостатки |
- небольшой вес -удобная конструкция (петля) - большие механические нагрузки (40 тонн) - большой срок эксплуатации (долговечность) - устойчивость к перепаду температур - различная цветовая гама, устойчивость к потере цвета - невысокая цена по сравнению с чугунными люками - безопасность (возникновение искр) - не возможно сдать на металлом(хищение) |
- относительно высокая цена по сравнению с пластиковыми люками |
Полимерно-композитные люки
Люки изготовлены из полимерно-композитной ( полимерно-песчаные) смеси методом горячего прессования и предназначены для установки на смотровые колодцы в пешеходной зоне и зоне зеленых насаждений.
Основные преимущества и недостатки полимер- песчаных люков:
Преимущества |
Недостатки |
- небольшой вес - большой срок эксплуатации (долговечность) - устойчивость к перепаду температур - различная цветовая гама, устойчивость к потере цвета - самая низкая цена. - безопасность (возникновение искр) - не возможно сдать на металлом (хищение) - Устойчивы к агрессивной среде- не ржавеют. - стоек к воздействию агрессивных сред (кислоты, соли, щелочи, нефтепродуктов и т.п.). |
- не возможность использовать на автодорогах (не большие нагрузки) - достаточно не прочный материал (70% песка). |
· люки канализационные - EN 124- 1994ГОСТ 3634-99, ДСТУ Б В.2.5-26:2005
· ЛЮКИ ЧУГУННЫЕ ТЕЛЕФОННЫЕ. ГТС -ГОСТ 8591-76.
· ДОЖДЕПРИЁМНИКИ. ДК тип "Т" ГОСТ 26008-83, ДБ–1 ГОСТ 26008-83 решётка
