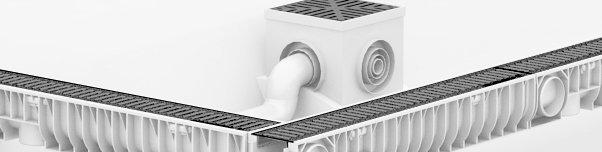

Системи лінійного водовідводу (водовідведення) стандартної серії складаються з бетонних, полімербетонних або пластикових лотків водовідведення і пісковловлювачів, які закриваються зверху захисними решітками (сталевими, чавунними, мідними або нержавіючими). Ширина гідравлічного перетину (70, 100, 150, 200, 300, 500 мм), матеріали каналів та захисних ґрат визначають клас навантаження і області застосування елементів. Разом з точковим забезпечує комплексне поверхневе відводу води.
Линейный водоотвод – система организации поверхностного дренажа, предназначена для решения проблем с накоплением дождевой и сточной воды на территориях с малоинтенсивным автомобильным и пешеходным движениям, что соответствует классу нагрузки А15-С250:
Частные и дачные дома;
Гаражи;
Многоэтажные автостоянки;
Парковки;
Пешеходные зоны и тротуары;
Спортивные участки.

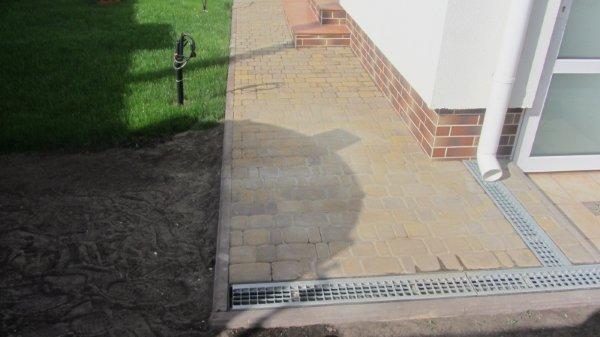

Каждый современный участок должен быть оснащен данной системой, так как сбор и отвод сточных вод поможет сохранить фундамент зданий от подмывания водой и разрушения, предотвратить вымывание рельефа и вымирание растущих рядом растений.
Линейный дренаж – это достаточно простой и эффективный метод создания водоотвода на территории, который не нуждается в особом монтаже и подготовке поверхности. Необходимо только, чтоб от линии водостока был выполнен плоский уклон с обеих сторон. Это обеспечит маловероятность оседания почвы, уменьшит протяжность дренажных каналов, увеличит водосборную площадь и сократит количество земельных работ.

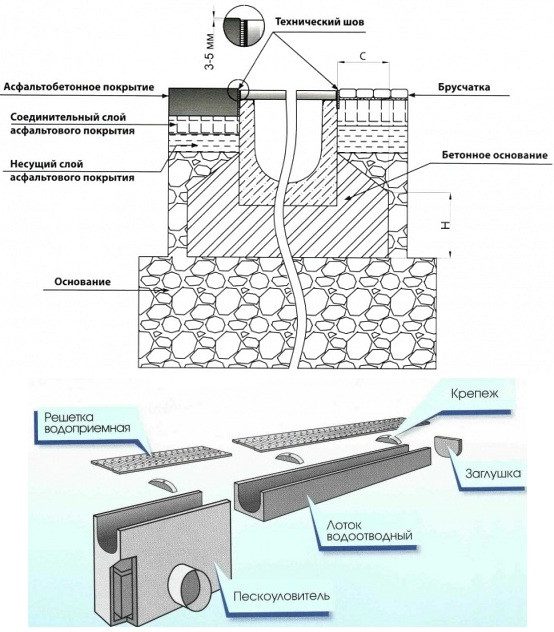

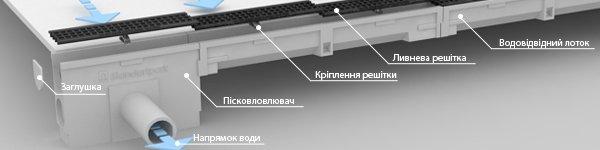

Дорожное, тротуарное покрытие;
Выравнивающий слой;
Основание дорожного покрытия;
Грунт;
Заглушка;
Бетонный каблук;
Дренажная решетка;
Крепеж дренажной решетки;
Дождевая, талая вода;
Пескоуловитель;
Водоотводный лоток;
Труба ливневой канализации.
Водоотведение стандартной серии состоит из соединенных между собой в линию каналов с шириной гидравлического сечения 100-300 мм, которые исполнены в горизонтальном и вертикальном исполнении. Устанавливаются в грунт или любое дорожное покрытие (тротуарная плитка, бетон, асфальт и др.). Материалом изготовления служат пластик, фибробетон и бетон. Во избежание засорения лотков разным мусором и для их защиты используют съемные решетки из чугуна, стали или меди, которые также выполняют декоративную функцию.
Дополнительно желоба стандартной серии могут комплектоваться специальными принадлежностями: заглушками, усиливающими П-образными насадками, крепежами, пескоуловителями.
Дренажные каналы стандартной серии не боятся влияния внешней среды, агрессивных веществ и химического воздействия. Обладают износойстойкостью, высокими морозо- и термостойкими показателями.
1. Рисуем план территории:
На плане отмечаем местоположение элементов водоотвода. Не забывайте о точности масштаба! После этого можно подсчитать общую стоимость конструкции и отправляться за покупками.
2. Разметка
Деревянными колышками и веревкой делаем разметку водоотвода. Если территория асфальтированная и колышки вбить невозможно, нанесите разметку с помощью песка.
3. Копаем траншею под желоба
Если конструкция простирается через бетонную стяжку или асфальтированный участок, траншея создается путем отбивания границ при помощи отбойного молотка. Как рассчитать глубину траншеи? Помните, что желоб должен оказаться на 3-5 мм. ниже поверхности земли. До высоты желоба добавьте 10 сантиметров бетонной подушки и еще плюс пол сантиметра. Ширина траншеи также должна быть достаточно большой, ведь по бокам от желоба прокладываться подушка из бетонного раствора (по 10 сантиметров с каждой стороны). Выкопав траншею, наполняем ее бетонным раствором. Он должен создать внизу и по бокам подушку шириной в десять сантиметров. По бокам эта подушка должна иметь вид склонов.
4. Пескоприемник
Устанавливается в самой низкой точке системы. Не забываем пользоваться строительным уровнем!
5. Укладка желобов
На стенках изделий вы увидите нарисованные стрелочки, указывающие на направление соединения желобов друг с другом. Кроме того, многие виды этих изделий оснащают пазами для легкого крепления. Если есть необходимость, обрабатываем стыки между желобами специальным герметиком. Не все типы желобов нуждаются в такой обработки, прочитайте инструкцию по эксплуатации изделия.
6. Объединяем конструкцию в единое целое
Итак, транспортная магистраль водоотвода создана. Теперь с помощью переходников и патрубков следует соединить желоба с пескоприемником и канализацией. В пескоприемниках есть специальные отверстия, в них нужно встроить патрубки.
7. Решетка
Она устанавливается поверх желобов. После этого ваш водоотвод готов к эксплуатации. Имейте в виду: если желоба в вашей системе пластиковые, решетку нужно установить до того, как вы вложите желоба в раствор. Таким образом решетка защитит желоба от деформаций, вызванных затвердеванием бетона.
8. Профилактика
Для того, чтобы установленная система исправно служила в течение многих лет, следует время от времени (раз в неделю-две) прочищать пескоприесники и решетку от мусора.
Надоело наблюдать, как после дождя дачный участок покрывается лужами, которые к тому же медленно сохнут? Не воспринимайте это как данность, на самом деле это проблема, но она преодолевается очень легко, даже без привлечения специалистов!
Вашему участку обязательно нужен водоотвод, если вы наблюдаете следующие ситуации:
возле дома постоянно скапливается вода, может вызвать смещение стен и даже уничтожения опорных конструкций
над подвалом образуются лужи, здание затапливается и в ней появляется плесень;
на огороде наблюдается накопление воды, из-за избытка влаги гибнут растения;
на тропах также часто образуются лужи, невозможно пройти, не замочив ноги.
Согласитесь - довольно неприятные, а порой даже опасные ситуации, которые не следует оставлять без внимания. Эффективная система поверхностного линейного водоотвода справляется со всеми ними.
ПОВЕРХНОСТНЫЙ ВОДООТВОД
Системы поверхностного водоотвода предназначены для сбора талой и дождевой воды с поверхности и ее отвода в ливневую канализацию. Линейный водоотвод представляет собой систему углубленных лотков (водосборных каналов, желобов) и пескоуловителей с защитными решетками. Через систему вертикальных и горизонтальных отводов линейная система водоотвода соединяется с ливневкой. Лотки для канализации могут быть выполнены из бетона, полимербетона или пластика. Для обеспечения надежной герметизации и склеивание элементов системы используют герметики.
Поверхностный водоотвод – это слаженная инженерная система для решения проблем накопления талых и дождевых вод на общественных, промышленных и частных территориях, спортивных и дачных участках, тротуарах и автомобильных дорогах. Ливневые системы предназначены для сбора и водоотведения стоков в период таяния снега, весеннего потепления и осенних продолжительных дождей. Системы поверхностного водоотвода на пологих и глубинных участках часто дополняются системами подземного дренажа. Возвышенные участки не нуждаются в подземном водоотведение.
Ливневая и сточная воды накапливаются в водоотводных лотках, которые скреплены между собой и образуют единую разветвленную систему. Данная разветвленная сеть соединяется при входе в водоем, придорожный кювет или коллектор на самом нижнем уровне участка.
Чтобы системы поверхностного водоотвода не засорялись от песка, грязи, опавшего листья и другого мусора применяют решётки для ливневки из чугуна, стали или меди. Они также выполняют защитную функцию, накрывая лоток сверху и защищая от внешних разрушений.
При установке водоотводной системы на АЗС, парковках, автострадах, СТО, стоянках, где возможен вариант попадания разных примесей (песок, мелкий мусор или бензин) в канализацию, то ливневку укомплектовывают бензомаслоуловителями и пескоуловителями для очистки стоков. Разработка проекта любых систем ливневой канализации выполняется как комплекс систем инженерных сетей, так как организация, сбор и отведение поверхностных вод зависит от качества и надежности ее обустройства. В связи с этим при проектировании дождевой канализации в обязательном порядке нужно учитывать следующее:
Равномерное водопотребление и отведение стоков;
Количество осадков и их интенсивность на территории;
Рельеф и расположение местности;
Площадь сточных вод;
Длительность прохождения накопившейся воды в лотках и на поверхности участка до расчетного сечения и т.д.
Существуют два вида поверхностного дренажа: линейный и точечный.
Составляющими линейного водоотвода есть лотки, которые устанавливаются на территории под уклоном и соединяются при входе в водоем или коллектор на самом нижнем уровне участка. При правильном монтаже желобов жидкость, которая накопилась, быстро собирается и уходит за пределы участка. Это обеспечивает целостность и сохранность дорожных покрытий, фундаментов помещений и растущих рядом растений. Для предотвращения засорения лотков мусором используют защитные решетки, которые можно снимать. Также они отлично вписываются в любой дизайн.

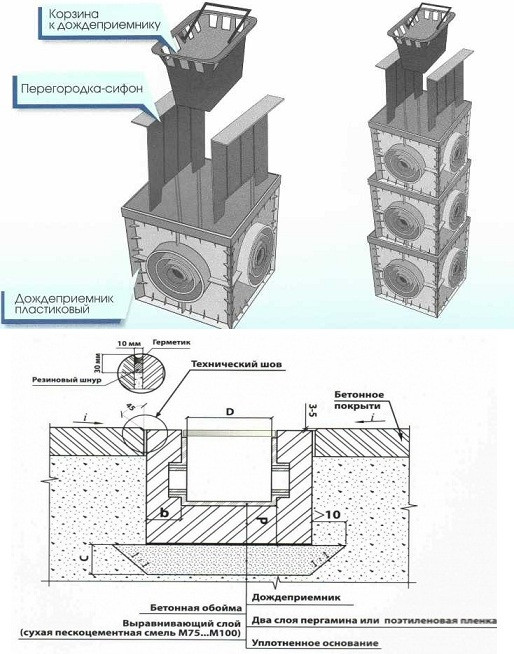

В систему точечного водоотвода входят дождеприемники, песколовки, смотровые (ревизионные) колодцы и др., которые выполняют конкретные функции. Дождеприемники крепятся водосточной трубой и предназначены для быстрого приема осадков, что стекают с кровли. Пескоуловители очищают сточную воду от песка, грязи и мелких камней. Ревизионные колодцы обеспечивают доступ к закрытым канализационным сетям. При этом они выполняют ту же функцию, что и песколовки. Точечные элементы накрываются защитными решетками, которые можно снимать при необходимости. Также они выполняют декоративную функцию.
Монтаж такой конструкции не является сложным в исполнении, нужно иметь только необходимые инструменты, простые навыки в строительном деле и немного свободного времени.
Инструменты, которые вам понадобятся: киянка, отбойный молоток, мастерок, строительный уровень, зубило и молоток, раствор бетона, элементы водоотводящей конструкции (см. Выше), штыковая лопата, веревка и колышки.
1. Рисуем план территории:
На плане отмечаем местоположение элементов водоотвода. Не забывайте о точности масштаба! После этого можно подсчитать общую стоимость конструкции и отправляться за покупками.
2. Разметка
Деревянными колышками и веревкой делаем разметку водоотвода. Если территория асфальтированная и колышки вбить невозможно, нанесите разметку с помощью песка.
3. Копаем траншею под желоба
Если конструкция простирается через бетонную стяжку или асфальтированный участок, траншея создается путем отбивания границ при помощи отбойного молотка. Как рассчитать глубину траншеи? Помните, что желоб должен оказаться на 3-5 мм. ниже поверхности земли. До высоты желоба добавьте 10 сантиметров бетонной подушки и еще плюс пол сантиметра. Ширина траншеи также должна быть достаточно большой, ведь по бокам от желоба прокладываться подушка из бетонного раствора (по 10 сантиметров с каждой стороны). Выкопав траншею, наполняем ее бетонным раствором. Он должен создать внизу и по бокам подушку шириной в десять сантиметров. По бокам эта подушка должна иметь вид склонов.
4. Пескоприемник
Устанавливается в самой низкой точке системы. Не забываем пользоваться строительным уровнем!
5. Укладка желобов
На стенках изделий вы увидите нарисованные стрелочки, указывающие на направление соединения желобов друг с другом. Кроме того, многие виды этих изделий оснащают пазами для легкого крепления. Если есть необходимость, обрабатываем стыки между желобами специальным герметиком. Не все типы желобов нуждаются в такой обработки, прочитайте инструкцию по эксплуатации изделия.
6. Объединяем конструкцию в единое целое
Итак, транспортная магистраль водоотвода создана. Теперь с помощью переходников и патрубков следует соединить желоба с пескоприемником и канализацией. В пескоприемниках есть специальные отверстия, в них нужно встроить патрубки.
7. Решетка
Она устанавливается поверх желобов. После этого ваш водоотвод готов к эксплуатации. Имейте в виду: если желоба в вашей системе пластиковые, решетку нужно установить до того, как вы вложите желоба в раствор. Таким образом решетка защитит желоба от деформаций, вызванных затвердеванием бетона.
8. Профилактика
Для того, чтобы установленная система исправно служила в течение многих лет, следует время от времени (раз в неделю-две) прочищать пескоприесники и решетку от мусора.
Поверхностный водоотвод на собственном участке необходим для отвода воды с территории, на которой расположены дом и прилегающие постройки. Причиной постоянного переизбытка воды может быть близкое расположение грунтовых вод на участке. Также поверхностный водоотвод необходим при чрезмерном выпадении осадков в виде дождя и снега, затоплении территории, подтоплении погребов и подвалов талыми и дождевыми водами.
Создание надежной дренажной системы позволяет домовладельцам избавиться от многих проблем, связанных с затоплением участка. Монтаж системы поверхностного водоотвода рекомендуется выполнять всем владельцам участков, ведь в нашей климатической зоне выпадает достаточно много осадков в любое время года. Дождевые и талые воды могут доставить серьезные неприятности, если не подойти к их отводу с участка ответственно и продуманно.
Существует два типа дренажной системы, применяемые для отвода воды на участке. Это глубинный (закрытый) дренаж и поверхностный водоотвод. Принцип работы каждой из систем исходит непосредственно из их названия.
Поверхностный открытый водоотвод выполняет функцию отведения талых вод и дождевой воды с открытой зоны участка и дорожного покрытия. Принцип работы такой системы дренажа основан на сборе излишней воды и ее последующем отведении в созданную канализационную сеть.
Система поверхностного водоотвода состоит из открытых водоприемных лотков и дождеприемников. Для безопасности и удобства обслуживания водоотвода все его устанавливаемые элементы комплектуются съемными стальными или чугунными решетками, сифонами и корзинами для сбора мусора. Такая комплектация позволяет создать качественный и долговечный поверхностный водоотвод на личном земельном участке.
Закрытый (подземный) дренаж предназначен для понижения и отведения с участка близко расположенных к поверхности грунтовых вод. Такой водоотвод состоит из системы дренажных труб, уложенных в толще грунта на нужной глубине.
Для создания этой системы на участке в необходимых местах роют канавы, смотровые колодцы и отстойники. Внутрь канавы, в которую будет закладываться труба, насыпают слой песка, перемешанного с мелким щебнем. Оборудование смотровых колодцев и отстойников очень важно и необходимо для контроля уровня поднимающейся воды и осуществления ее очистки. Глубинная закрытая дренажная система должна быть обязательно задействована в районах с близким подходом к поверхности грунтовых вод и в том случае, если участок находится в заболоченной местности или низменности.
Две представленных дренажных системы – закрытый дренаж и поверхностный водоотвод, не заменяют друг друга, так как выполняют разные задачи по отводу воды с обустроенного участка. Подземную дренажную систему нет смысла устанавливать при расположении участка на возвышенности или в том случае, если грунтовые воды идут ниже отметки уровня в 1,5 метра.
При необходимости монтирования глубинной дренажной системы следует особое внимание обратить на установку открытого водоотвода. Правильно выполненный поверхностный водоотвод способствует уменьшению длины глубинной дренажной системы. Тем самым могут быть значительно сокращен объем строительных работ и получена экономия трудозатрат и средств на оборудование.
Поверхностный водоотвод предназначен для защиты участка от избытка дождевой и талой воды. Такая система особо популярна у домовладельцев, подходящих ответственно к обустройству частной территории и защите строений. Монтаж открытого водоотвода не допускает проседания и разрушения фундамента зданий, асфальтовых покрытий и вымощенных дорожек, защищает корни деревьев от переизбытка влаги.
Поверхностный водоотвод представлен двумя типами:
линейный;
точечный.
Линейный водоотвод представляет собой протянутые по территории участка углубленные желоба, смонтированные из пластика или выполненные из бетона. Такая система устанавливается на участках, занимающих большие площади.
Точечный водоотвод – это система дождеприемников, соединенных с ливневыми канализациями. Также в эту систему входят приемники песка, предназначенные для предотвращения засорения канализации.
Сравнивать два этих типа водоотвода нет смысла, каждый из них дополняет друг друга. Специалисты, для более практичного и качественно отведения воды, рекомендуют соединять эти два типа. В таком случае водоотвод будет максимально эффективным.
Для обустройства такого открытого дренажа потребуются следующие строительные материалы:
Смесь бетонная для заливки каналов;
Желоба пластиковые;
Пескоприемники;
Декоративные решетки чугунные или стальные.
Как и при любом строительстве, в самом начале идут все необходимые подготовительные работы. На первом этапе на бумаге размечается план участка и выполняется чертеж будущей дренажной системы, затем выполняются необходимые расчеты строительных материалов.
Далее начинается непосредственно подготовка каналов для будущего дренажа. Траншеи необходимо рыть глубиной не менее 10 см и с учетом того, что декоративные решетки устанавливаются с небольшим заглублением в грунт. После того, как каналы выкопаны и создано основание, приступают к заливке бетонной смеси. Толщина слоя бетона около 10 см. Затем в бетон устанавливаются пескоуловители и уже на них укладываются пластиковые желоба. Для получения максимально качественного и долговечного водоотвода рекомендуется дополнительно выполнить гидроизоляцию: между желобами и бетоном проложить гидроизоляционный материал (рубероид или толь).
Завершающий этап включает в себя подключение водоотвода к канализации. Выполняется это при помощи патрубка. В довершение производится установка декоративных защитных решеток.
Внимание! Специалисты рекомендуют ответственно подходить к очистке дренажной системы. Чистить ее во время проливных дождей и наибольшего таяния снега необходимо через каждые три дня. В другое время в среднем один раз в неделю.
Ливневая канализация, или ливневка, является разновидностью поверхностного водоотвода. Правильно установленная данная система способна надежно защитить участок от излишков воды, образующейся из-за атмосферных осадков. Владельцам частных домов и дач будет весьма полезно и важно узнать все нюансы подготовительных работ и особенности этапов монтажа ливневки своими руками.
Самое первое, что необходимо выяснить владельцу участка, это состав и структуру грунта. Уровень подземных вод желательно уточнить у геодезистов. Это необходимо для знания о том, является ли необходимой установка закрытой дренажной системы. Также крайне важно правильно выбрать способ сброса воды, отводящейся с поверхности участка.
Сброс собираемой воды можно организовать непосредственно самотеком или принудительно дренажным насосом, установленным в колодце для сбора воды. Первый (естественный) способ можно задействовать только в том случае, когда уклон участка достаточен для того, чтобы вода сходила самотеком. Иначе придется создавать принудительный сток воды.
Тому, кто проживает на ровной местности, необходимо искусственно создать напор воды, отводящейся с участка. Точка сбора воды должна быть установлена в самом низком месте участка. Правильный расчет площади водоприемника является важным этапом установки ливневой канализации. От объема принимающего резервуара зависит пропускающая способность всей системы водосбора и водоотвода. Чем больше территория участка, тем больше протяженность всего водоотвода, что существенно повышает число лотков для сбора воды и затраты на всю систему.
Себестоимость самих лотков зависит от прилагаемой к ним внешней механической нагрузки. Следует учитывать то, в каком месте должны располагаться водоприемники: будут ли это места для пешеходов, либо каналы будут проложены в местах для проезда автомобилей. Вес самой машины также следует учитывать при выборе водоотводящих лотков. Строительная промышленность выпускает линейку водоотводных лотков, которые классифицируются в зависимости от выдерживаемых нагрузок. На рынке имеется пять категорий: от A15 до F 900. Цифра указывает возможную нагрузку. К примеру, F 900 рассчитан на машины массой в 90 тонн, а A15 способен выдержать только легковой транспорт в 1,5 тонны.
В заключение можно отметить, что работы по созданию поверхностного водоотвода на личном участке вполне возможно выполнить самостоятельно, при этом требуется строгое соблюдение всех требований по организации необходимого стока воды и правильному подбору материалов.
