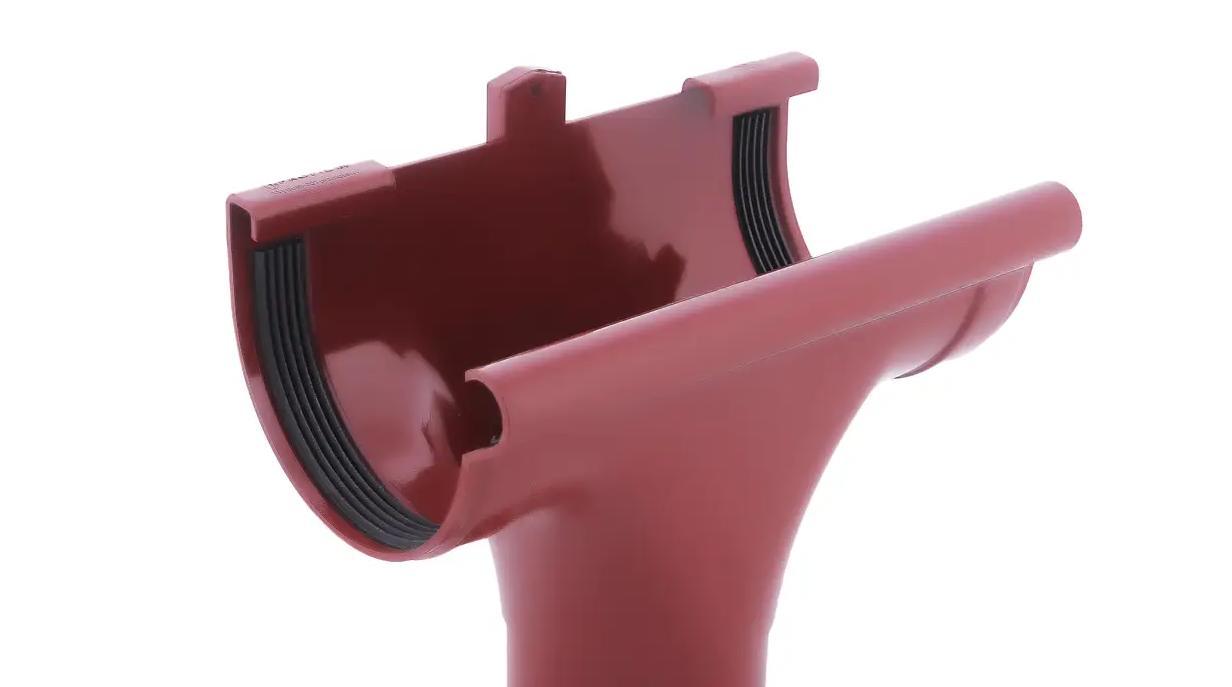

Зливоприймач прохідний водостічної системи Profil 130 мм Польща

Головне завдання водостічної системи-це швидкий і організований відвід води з даху будинку.

Спеціальна форма жолоба водостічної системи PROFiL перешкоджає переливанню води під час інтенсивних опадів і гарантує високу ефективність водостоку.

Правильний розрахунок водостічної системи PROFiL, а також підбір кількості труб забезпечить високу швидкість відводу води - одна водостічна труба діаметром 100 мм відводить воду з даху площею 220 м2.

Зливоприймач – це деталь, яка з'єднує горизонтальні і вертикальні деталі водостічної системи. Саме через цю деталь вода потрапляє в трубу водостоку.

Які бувають зливоприймачі і як кріпляться?

В залежності від місця розташування точки зливу, використовують:

• Лівий;
• Прохідний;
• Правий.

Лійку з'єднують з жолобом. Для цього в делобе необхідно зробити отвір (з допомогою ножиць по металу). Важливо! Діаметр зробленого отвору має бути трохи більше, ніж внутрішній діаметр ливнеприемника.

Для надійної герметизації водостічної системи, в даному елементі передбачені спеціальні каучукові ущільнювачі. Особливістю елементів Profil є те, що ущільнювачі ширше ніж у аналогів. Це забезпечує більш надійну герметизацію і захист від протікання.

При установці лівого та/або правого ливнеприемника їх засувки повинні прилягати до держателя жолоба. А відстань від краю прохідного до держателя жолоби не повинно перевищувати 20 див.

До нижнього краю ливнеприемника можуть кріпиться:

• Коліно - при наявності виступаючому карнизу;
• Трійник для об'єднання двох водостічних систем в одну точку слива;
• Водостічна труба з допомогою з'єднувача труби.

Як дізнатися потрібну кількість і типи деталей описано в статті про розрахунок елементів водостічної системи.

                 Переваги

• рівномірне фарбування в масі: додавання фарбника безпосередньо в матеріал сприяє збереженню кольору системи протягом усього терміну експлуатації, а спеціальні компоненти забезпечують захист водостоку від ультрафіолетового випромінювання
• герметичність системи забезпечується високоякісним EPDM каучук ущільнювачем, який компенсує лінійне розширення при температурних коливаннях
• з'єднувач жолоба з вкладкою, який служить додатковим ребром жорсткості – тим самим надає системі більшу міцність, повністю виключаючи можливі протікання
• спеціальна форма жолоба перешкоджає переливанню води під час інтенсивних опадів і гарантує високу ефективність відведення води
• висока ефективність відводу води - одна водостічна труба діаметром 100 мм відводить воду з даху площею 220 м²
• система стійка до атмосферних опадів, що містить кислоти, солі, активні хімічні елементи
• легка вага системи в порівнянні з металевими водостоками
• зручність і простота монтажу
• володіє молекулярної пам'яттю, тому після деформації водостоки PROFiL відновлюють свою первісну форму
• працює безшумно навіть при інтенсивному водовідведенні
• можливість виробництва елементів під замовлення дозволяє встановити систему на покрівлі будь-якої конфігурації, що гармонійно доповнює вигляд будівлі і робить його більш елегантним
• безперешкодний стік води і захист ринви від забивання забезпечує полімерна сітка Levex Tube
• універсальний елемент водовідведення - відвід для збору дощової води в спеціальні контейнери (відвід є рухливим і змінним елементом - його можна закрити і тоді водостічна труба працює в звичайному режимі зливаючи воду через колінпро).

  Водостічна система — це сукупність різних елементів, які встановлюються згідно певній послідовності на покрівлі і фасаду будівлі. Водостічна система призначена для захисту покрівлі, фасаду та фундаменту будівлі від негативного впливу атмосферних опадів. За допомогою водостічної системи здійснюється зовнішнє водовідведення атмосферних опадів з покрівлі будівлі шляхом збору води в одну воронку і виведення її до місця стоку.

  Комплектуючі

  Водостічна система складається з наступних елементів:

  · Водостічні жолоб — неширокий канал, який забезпечує необхідний напрям води, що стікає з даху будівель.

  Призначення водостічного жолоба:

  1. забезпечення надійного захисту фундаменту,

  2. запобігання розмиванню ґрунту під будівлею,

  3. запобігання або зменшення попадання вологи в підвал будівлі, запобігання ушкодження декоративного вигляду фасаду будівлі.

  · Водостічна труба — складовий елемент водостічної системи, має вертикальне кріплення. Водостічна труба являє собою збірну конструкцію, що складається з декількох ланок і додаткових елементів. Водостічна труба призначена для забезпечення надійного і ефективного відведення води з покрівлі будівлі.

  · Водостічний злив (Воронка) — елемент водостічної системи, призначений для спрямування води з жолоба у трубу.

  · З'єднувач труб — це допоміжний компонент водостічної системи, який є додатковим елементом водостічної труби або жолоби.

  З'єднувач труб необхідний для:

  1. з'єднання водостічних труб,

  2. збільшення довжини водостічної труби,

  3. з'єднання водостічної труби з відведенням (водостічних коліном).

  · Тримач жолоба (кронштейн) — тримач водостічної системи, призначений для кріплення ринви до покрівельної конструкції. Розрізняються короткий і довгий тримач жолоба водостічної системи. Короткий тримач жолоба водостічної системи призначений для кріплення елементів водостічної системи до покрівельної конструкції і створення допоміжної підтримки геометричних параметрів горизонтальної конструкції водостічної системи. Довгий тримач жолоба водостічної системи є силовою конструкцією, призначеної для забезпечення геометричних параметрів та завдання необхідного ухилу водостічної системи в цілому.

  · Заглушка ринви — елемент водостічної системи призначений для глушіння торців жолоба. Можуть бути правостороннім, лівобічними і універсальними, а також призначеними для водостічних систем прямокутного або круглого перерізу.

  · Хомут для водостічних труб — елемент кріплення водостічної системи, що представляє собою невелике кільце зі штирем, який монтується в стіну будівлі. Хомут для водостічних труб призначений для забезпечення надійної установки вертикальних елементів водостічної системи. Забезпечує правильну фіксацію стояка водостічної системи, не допускаючи його відхилення в сторони під впливом різних силових навантажень, у тому числі вітрових.

  · Трійники — елемент водостічної системи, призначені для розлучення водостічних труб.

  · Обводи — елемент водостічної системи, що є різновидом коліна універсального. Обвід водостічної системи призначений для обходу водостічної системи різних декоративних архітектурних елементів фасаду будівлі.

  · Водозбірні вирви — це елемент водостічної системи, призначена для збору талих вод, дощової води в стояк.

  · Решітка-листеуловитель (павук, захисна сітка) — елемент водостічної системи, який встановлюється у воронку для запобігання попадання листя, дрібних гілок, хвої та будівельного сміття в труби водостічної системи.

  Монтаж

  Монтаж водостічної системи здійснюється наступним чином:

  1. Проводиться установка горизонтальних елементів водостічної системи (сливи, жолоби). У певних ділянках кріпляться заглушки для запобігання виходу води в непризначених для цього місцях. Всі елементи ринви кріпляться призначеними для даних цілей перехідниками. У закінченні конструкції встановлюється злив.

  2. Производится установка вертикальных компонентов водосточной системы (труб). Они крепятся к стене здания при помощи специальных держателей и хомутов. Вертикальные элементы водосточной системы следует монтировать сверху вниз.

  3. Производится установка дренажной системы.

  Монтаж водосточной системы следует производить после завершения фасадных работ, но при этом до монтажа кровельного покрытия.

  Классификация

  По способу организации системы водостока водосточные системы подразделяют на три основных вида:

  · неорганизованная водосточная система,

  · организованная внутренняя водосточная система,

  · наружная организованная система водостока.

  Первый способ (неорганизованная водосточная система) подразумевает стекание воды с крыши здания непосредственно на землю. Используется данная система только лишь для небольших строений, имеющих односкатную крышу. Второй способ (организованная внутренняя водосточная система) — применяется чаще всего в многоэтажных сооружениях. При таком способе системы отвода воды устанавливаются таким образом, что они располагаются внутри, на небольшом расстоянии от наружных стен. Третий способ(организованная наружная водосточная система) является наиболее распространенным. Этот способ предусматривает отвод дождевой воды и с кровли к водосточным трубам, расположенным снаружи здания.

  По форме сечения трубы водосточные системы подразделяются на:

  · Водосточные системы круглого сечения.

  · Водосточные системы прямоугольного сечения.

  По материалам изготовления водосточные системы различаются на:

  · Металлические. Материалом для изготовления таких водосточных систем служит оцинкованная сталь или медь с полимерным покрытием или без него.

  · Пластикові. Матеріалом для таких водостічних систем служить ПВХ
