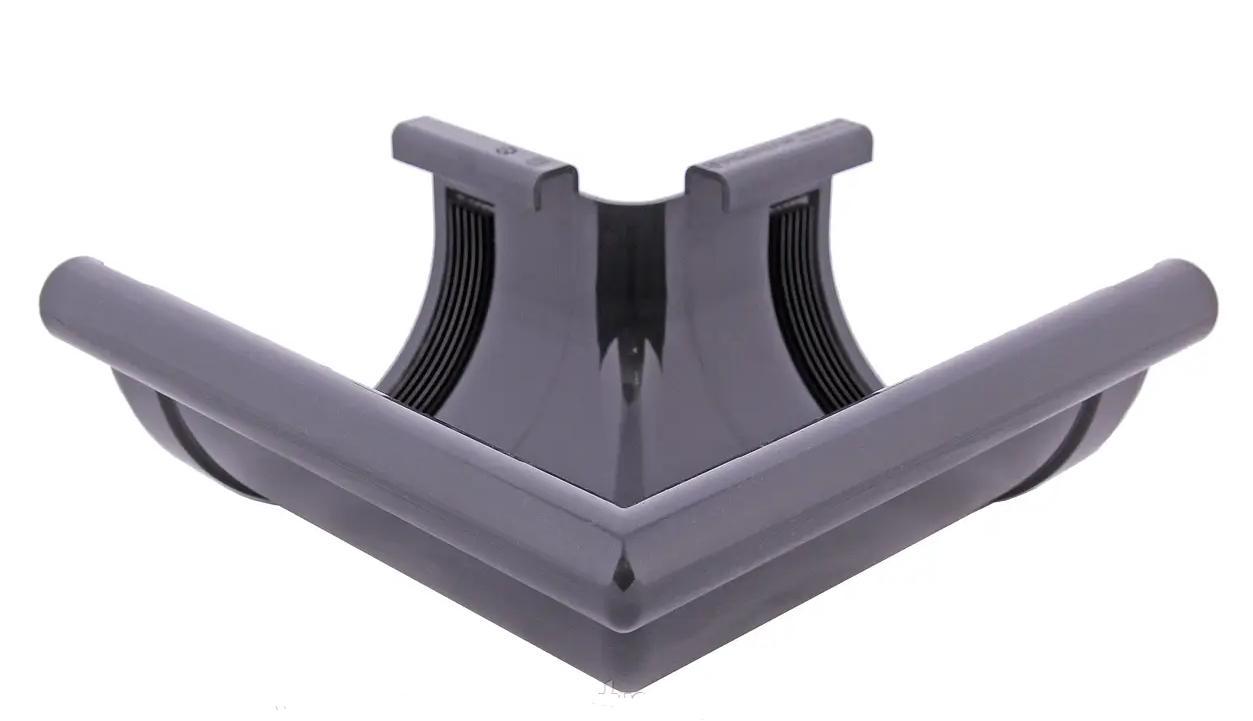

Кут жолоба зовнішній графітовий 90° 130/100 Profil

Головне завдання водостічної системи-це швидкий і організований відвід води з даху будинку.

Специальнаяформа жолоба водостічної системи PROFiL перешкоджає переливанню води під час інтенсивних опадів і гарантує високу ефективність водостоку.

Правильныйрасчет водостічної системи PROFiL, а також підбір кількості труб забезпечить високу швидкість відводу води - одна водостічна труба діаметром 100 мм відводить воду з даху площею 220 м2.

При монтажі водостоку на вигинах будівлі використовують спеціальні елементи водостоку – кути. Існує два типи - внутрішній і зовнішній.

Особливості деталей «зовнішній кут» і «внутрішній кут»

Стандартний градус згину - 90° і 135°. Найчастіше при установці водостічної системи потрібні саме такі кути. Але якщо Вам потрібен інший градус згину, можна замовити будь-якої від 70° до 170°.

Для запобігання протікання, в деталях передбачені каучук ущільнювачі. Важливо, що ширина ущільнювача значно ширше, ніж у аналогів. Це забезпечує більш якісну герметичність системи, відповідно і більш надійний захист від протікання.

Важливо враховувати при монтажі

При з'єднанні з жолобом потрібно пам'ятати про «тепловому зазорі». Це означає, що відстань між краями повинно бути 3-6 див. Також необхідно враховувати відстань між внутрішньою частиною кута і найближчими власниками жолоби (як з правого боку, так і з лівого). Воно не повинно перевищувати 20 см!

                 Переваги

• рівномірне фарбування в масі: додавання фарбника безпосередньо в матеріал сприяє збереженню кольору системи протягом усього терміну експлуатації, а спеціальні компоненти забезпечують захист водостоку від ультрафіолетового випромінювання
• герметичність системи забезпечується високоякісним EPDM каучук ущільнювачем, який компенсує лінійне розширення при температурних коливаннях
• з'єднувач жолоба з вкладкою, який служить додатковим ребром жорсткості – тим самим надає системі більшу міцність, повністю виключаючи можливі протікання
• спеціальна форма жолоба перешкоджає переливанню води під час інтенсивних опадів і гарантує високу ефективність відведення води
• висока ефективність відводу води - одна водостічна труба діаметром 100 мм відводить воду з даху площею 220 м²
• система стійка до атмосферних опадів, що містить кислоти, солі, активні хімічні елементи
• легка вага системи в порівнянні з металевими водостоками
• зручність і простота монтажу
• володіє молекулярної пам'яттю, тому після деформації водостоки PROFiL відновлюють свою первісну форму
• працює безшумно навіть при інтенсивному водовідведенні
• можливість виробництва елементів під замовлення дозволяє встановити систему на покрівлі будь-якої конфігурації, що гармонійно доповнює вигляд будівлі і робить його більш елегантним
• безперешкодний стік води і захист ринви від забивання забезпечує полімерна сітка Levex Tube
• універсальний елемент водовідведення - відвід для збору дощової води в спеціальні контейнери (відвід є рухливим і змінним елементом - його можна закрити і тоді водостічна труба працює в звичайному режимі зливаючи воду через колінпро).

  Водостічна система — це сукупність різних елементів, які встановлюються згідно певній послідовності на покрівлі і фасаду будівлі. Водостічна система призначена для захисту покрівлі, фасаду та фундаменту будівлі від негативного впливу атмосферних опадів. За допомогою водостічної системи здійснюється зовнішнє водовідведення атмосферних опадів з покрівлі будівлі шляхом збору води в одну воронку і виведення її до місця стоку.

  Комплектуючі

  Водостічна система складається з наступних елементів:

  · Водостічні жолоб — неширокий канал, який забезпечує необхідний напрям води, що стікає з даху будівель.

  Призначення водостічного жолоба:

  1. забезпечення надійного захисту фундаменту,

  2. запобігання розмиванню ґрунту під будівлею,

  3. запобігання або зменшення попадання вологи в підвал будівлі, запобігання ушкодження декоративного вигляду фасаду будівлі.

  · Водостічна труба — складовий елемент водостічної системи, має вертикальне кріплення. Водостічна труба являє собою збірну конструкцію, що складається з декількох ланок і додаткових елементів. Водостічна труба призначена для забезпечення надійного і ефективного відведення води з покрівлі будівлі.

  · Водостічний злив (Воронка) — елемент водостічної системи, призначений для спрямування води з жолоба у трубу.

  · З'єднувач труб — це допоміжний компонент водостічної системи, який є додатковим елементом водостічної труби або жолоби.

  З'єднувач труб необхідний для:

  1. з'єднання водостічних труб,

  2. збільшення довжини водостічної труби,

  3. з'єднання водостічної труби з відведенням (водостічних коліном).

  · Тримач жолоба (кронштейн) — тримач водостічної системи, призначений для кріплення ринви до покрівельної конструкції. Розрізняються короткий і довгий тримач жолоба водостічної системи. Короткий тримач жолоба водостічної системи призначений для кріплення елементів водостічної системи до покрівельної конструкції і створення допоміжної підтримки геометричних параметрів горизонтальної конструкції водостічної системи. Довгий тримач жолоба водостічної системи є силовою конструкцією, призначеної для забезпечення геометричних параметрів та завдання необхідного ухилу водостічної системи в цілому.

  · Заглушка ринви — елемент водостічної системи призначений для глушіння торців жолоба. Можуть бути правостороннім, лівобічними і універсальними, а також призначеними для водостічних систем прямокутного або круглого перерізу.

  · Хомут для водостічних труб — елемент кріплення водостічної системи, що представляє собою невелике кільце зі штирем, який монтується в стіну будівлі. Хомут для водостічних труб призначений для забезпечення надійної установки вертикальних елементів водостічної системи. Забезпечує правильну фіксацію стояка водостічної системи, не допускаючи його відхилення в сторони під впливом різних силових навантажень, у тому числі вітрових.

  · Трійники — елемент водостічної системи, призначені для розлучення водостічних труб.

  · Обводи — елемент водостічної системи, що є різновидом коліна універсального. Обвід водостічної системи призначений для обходу водостічної системи різних декоративних архітектурних елементів фасаду будівлі.

  · Водозбірні вирви — це елемент водостічної системи, призначена для збору талих вод, дощової води в стояк.

  · Решітка-листеуловитель (павук, захисна сітка) — елемент водостічної системи, який встановлюється у воронку для запобігання попадання листя, дрібних гілок, хвої та будівельного сміття в труби водостічної системи.

  Монтаж

  Монтаж водостічної системи здійснюється наступним чином:

  1. Проводиться установка горизонтальних елементів водостічної системи (сливи, жолоби). У певних ділянках кріпляться заглушки для запобігання виходу води в непризначених для цього місцях. Всі елементи ринви кріпляться призначеними для даних цілей перехідниками. У закінченні конструкції встановлюється злив.

  2. Проводиться установка вертикальних компонентів водостічної системи (труб). Вони кріпляться до стіни будівлі за допомогою спеціальних тримачів і хомутів. Вертикальні елементи водостічної системи слід монтувати зверху вниз.

  3. Проводиться установка дренажної системи.

  Монтаж водостічної системи слід проводити після завершення фасадних робіт, але при цьому до монтажу покрівельного покриття.

  Класифікація

  За способом організації системи водостоку водостічні системи поділяють на три основних види:

  · неорганізована водостічна система,

  · організована внутрішня водостічна система,

  · наружная организованная система водостока.

  Первый способ (неорганизованная водосточная система) подразумевает стекание воды с крыши здания непосредственно на землю. Используется данная система только лишь для небольших строений, имеющих односкатную крышу. Второй способ (организованная внутренняя водосточная система) — применяется чаще всего в многоэтажных сооружениях. При таком способе системы отвода воды устанавливаются таким образом, что они располагаются внутри, на небольшом расстоянии от наружных стен. Третий способ(организованная наружная водосточная система) является наиболее распространенным. Этот способ предусматривает отвод дождевой воды и с кровли к водосточным трубам, расположенным снаружи здания.

  По форме сечения трубы водосточные системы подразделяются на:

  · Водосточные системы круглого сечения.

  · Водосточные системы прямоугольного сечения.

  По материалам изготовления водосточные системы различаются на:

  · Металлические. Материалом для изготовления таких водосточных систем служит оцинкованная сталь или медь с полимерным покрытием или без него.

  · Пластикові. Матеріалом для таких водостічних систем служить ПВХ
